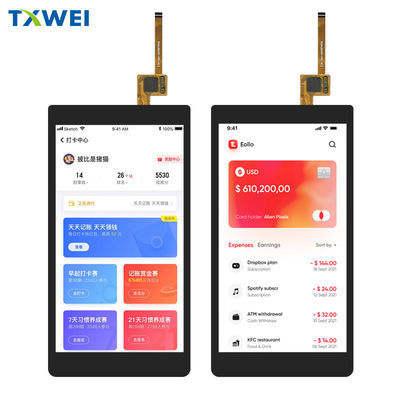

5.5 بوصة شاشة TFT المصنع ، نوع صورة 5.5 بوصة شاشة PCAP TFT

المنتجات

5.5 بوصة شاشة TFT المصنع ، نوع صورة 5.5 بوصة شاشة PCAP TFT

الـ MOQ:	تفاوض
السعر:	negotiate
التعبئة القياسية:	ورق مقوى
فترة التسليم:	16 يوم
القدرة على التوريد:	10000 جهاز كمبيوتر شخصى

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

شنتشن ، قوانغدونغ

اسم العلامة التجارية

TXWEI

إصدار الشهادات

ISO9001 IS014001 IATF16949

رقم الموديل

TXW550039N0-CTP

إبراز:

720*1280 لوحة LCD TFT,لوحة LCD TFT قابلة للقراءة تحت أشعة الشمس,5.5 بوصة لوحة TFT LCD

Sunlight Readable TFT LCD Panel

5.5 Inch TFT LCD Panel

وصف المنتج

TFT LCD لمس 5.5 " بوصة HD 720x1280 صورة IPS زاوية مشاهدة كاملة TFT مع واجهة MIPI مع وحدة CTP LCD

5.5 بوصة TFT تصنيع الشاشة، نوع صورة 5.5 بوصة PCAP TFT عرض مقدمة

الخصائص

هذا 5.5 بوصة شاشة TFT LCDTXW550039N0-CTP3 هو حجم قطري 5.5 بوصة و دقة 720x1280 بكسل.
تم تجهيز هذه وحدة عرض LCD 5.5 بوصةST7703الدائرة المتكاملة، التي تتضمن وظائف وحدة التحكم والسائق IC، وتدعم واجهات MIPI.
يحتوي هذا الشاشة PCAP TFT البالغة 5.5 بوصة على فولتاج إمدادات الطاقة (Vdd) من 21 فولت.
هذه الشاشة LCD 5.5 بوصة هي شاشة من نوع IPS مع زاوية عرض كاملة 85/85/85/85 ماكس.
هذا 5.5 بوصة صورة TFTTXW550039N0-CTPيتم عرضها في وضع الصورة مع سطوع 350 نيت ويمكن تخصيصها
تم تجهيز هذا الشاشة TFT 5.5 بوصة مع لوحة لمس PCAP (التصوير السعة) ، معST7703واجهة IC، واجهة I2C، وتكنولوجيا اللمس ذات النقاط الخمسة، مما يوفر تجربة استجابة وسهلة الاستخدام.
يمكن لهذه الشاشة PCAP TFT التي تبلغ 5.5 بوصة أن تعمل في درجات حرارة تتراوح من -20 درجة مئوية إلى +70 درجة مئوية؛ درجة حرارة تخزينها تتراوح بين -30 درجة مئوية و +80 درجة مئوية.
سواء استخدمت في الداخل أو في الهواء الطلق، يمكن لهذا شاشة TFT LCD 5.5 بوصة تلبية متطلبات العرض المختلفة.جهاز PDA المحمول، آلة POS، أداة المسح، التحكم الطبي، الأمن، العرض التعليمي، لوحة تحكم المعدات وغيرها من المجالات.

معلومات عن المنتج

المنتج:	5.5 بوصة TFT شاشة LCD
القرار:	720×1280 نقطة
واجهة:	MIPI
اتجاه المشاهدة:	كل زاوية الرؤية ((85/85/85/85)
شاشة لمسة:	PCAP
هيكل PCAP:	G+FF
وحدة التحكم:	GT911
وحدة تحكم شاشة LCD:	ST7703
مقاس الزجاج الغطاء:	قابلة للتخصيص
الاتصال:	ZIF FPC
رقم الدبوس:	25 دبوس
ضوء السطح:	350 Cd/m2 ((نيت)
مدة حياة LED:	30000 ساعة
الامتثال:	متوافقة مع CE و FCC و RoHS

5.5 بوصة TFT الشاشة المصنع، نوع اللوحة 5.5 بوصة PCAP TFT الشاشة رسم

5.5 بوصة شاشة TFT المصنع ، نوع صورة 5.5 بوصة شاشة PCAP TFT 0

5.5 بوصة شاشة TFT المصنع ، نوع صورة 5.5 بوصة شاشة PCAP TFT 1

أالبوليوتمالحد الأدنىRالتأثير

السمات	الرمز	دقيقة.	(ماكس)	الوحدة
درجة حرارة تشغيل LCM	T_{الـ OPR}	-20	+60	°C
درجة حرارة تخزين LCM	T_STG	-30	+70	°C
TP درجة حرارة العمل والرطوبة ((20% ~ 90%RH)	T_{الـ OPR}	-20	+60	°C
TP SSدرجة حرارة التخزين والرطوبة ((20% ~ 90%RH)	T_STG	-30	+70	°C
الرطوبة	RH	-	90	%

خصائص وحدة الضوء الخلفي

نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 14 LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	V_F	19.6	...	22.4	V	...
التيار الأمامي	أنا_F	...	40	...	mA	...
الضوء ((مع شاشة LCD + CTP)	(إلف)	...	TBD	...	cd/m²	...
مدة حياة المصابيح	لا	...	30,000	...	ساعة	الملاحظة 1

ملاحظة:

(1) يتم تعريف عمر الـ LED كخفض في سطوع الوحدة إلى 50٪ من الوضوح الأصلي عند IL = 20mA / LED. يمكن أن ينخفض عمر الـ LED إذا كان تشغيل IL أكبر من 25mA / LED.

وصف وظيفة الوحدة

رقم البين	الرمز	الـ LCM وظيفية
1-2	مصباح LEDأ	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
3-4	مصباح LEDك	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
5	الـ GND	أرضية الطاقة
6	الـ IOVCC1.8 فولت	إمدادات الطاقة الإدخالية/الإخراجية والواجهة (IOVCC):1.65 فولت إلى 2.0 فولت
7	VCI2.8 فولت	إمدادات الطاقة التناظرية (VCI):2.5 فولت إلى 3.3 فولت
8	إعادة تعيين	أعد وضع إشارة الدخول على المحطة
9	الـ TE	إطار نبض الرأس لتأثير مزق.
10	LCD-ID	إقرأ رقم الهوية للدائرة التعرفية
11	الـ GND	أرضية الطاقة
12	CLKP	إدخال إشارة التفاضل في ساعة واجهة عالية السرعة/المخرجاتالمسامير
13	CLKN	إدخال إشارة التفاضل في ساعة واجهة عالية السرعة/المخرجاتالمسامير
14	الـ GND	أرضية الطاقة
15	د0P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
16	د0N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
17	الـ GND	أرضية الطاقة
18	د1P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
19	د1N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
20	الـ GND	أرضية الطاقة
21	د2P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
22	د2N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
23	الـ GND	أرضية الطاقة
24	د3P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
25	د3N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة

رقم البين	الرمز	TPوظيفية
1	CTP_Vسي سي 3.3V	لوحة اللمس Pأوفيرالعرض2.8~3.3 فولت
2	CTP_RST1.8V	إعادة تعيين لوحة اللمس
3	CTP_SCL1.8V	ساعة I2C على لوحة اللمس
4	CTP_SDA1.8V	بيانات I2C لوحة اللمس
5	CTP_INT1.8V	مخرج انقطاع لوحة اللمس
6	الـ GND	(ب)أرضية

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+70°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+60 درجة مئوية / 96 ساعة
4	معدل الحرارة المنخفض	-20 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	50 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات

5.5 بوصة TFT تصنيع الشاشة، نوع الصورة 5.5 بوصة PCAP TFT شاشة الصورة
