PCAP متعدد اللمسات TFT 5.5 بوصة شاشة MIPI واجهة 1080 * 1920 بكسل ضمان سعر منخفض

المنتجات

PCAP متعدد اللمسات TFT 5.5 بوصة شاشة MIPI واجهة 1080 * 1920 بكسل ضمان سعر منخفض

الـ MOQ:	تفاوض
السعر:	negotiate
التعبئة القياسية:	ورق مقوى
فترة التسليم:	16 يوم
القدرة على التوريد:	10000 جهاز كمبيوتر شخصى

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

شنتشن ، قوانغدونغ

اسم العلامة التجارية

TXWEI

إصدار الشهادات

ISO9001 IS014001 IATF16949

رقم الموديل

TXW550040N0-CTP

إبراز:

شاشة LCD TFT IPS HX8399C,واجهة MIPI IPS TFT شاشة LCD,5.5 بوصة لوحة LCD

MIPI interface IPS TFT LCD display

5.5 inch LCD Display Module

وصف المنتج

5.5 بوصة لمسة PCAP TFT واجهة MIPI المنتج مقدمة

ترانزستور الفيلم الرقيق TFT (Thin Film Transistor) هو تكنولوجيا شاشة الكريستال السائل التي تمتلك خصائص سرعة الاستجابة السريعة والقدرة على إعادة إنتاج الألوان عالية. يعتمد المنتج TXW550040N0-CTP على تقنية IPS,توفر إمكانية عرض بانورامي تقريبًا 180 درجة، والتي يمكن أن تحافظ على استمرارية الألوان ودقة من أي زاوية.GT911 هي رقاقة تحكم بشاشة لمسة سعة عالية الأداء تدعم متعدد اللمسات وتوفر للمستخدمين تجربة تفاعلية سلسةمن خلال الجمع بين دقة اللمس وسرعة الاستجابة مع رقاقة GT911 ، يمكن لشاشة LCD البانورامية IPS ذات شاشة TFT بطول 5.5 بوصة تحقيق عملية اللمس عالية الدقة والاستجابة السريعة.تيانشيانوي خبير في منتجات IPS، توفر للعملاء أكثر من 500 نوع من منتجات IPS المطبقة في مختلف الصناعات.

شاشة العرض TXW550040N0-CTP لديها دقة عالية من 1080 * 1920 ، مما يضمن وضوح الصور وثراء التفاصيل. يصل الوضوح إلى 1100cd / m2 ،توفير رؤية جيدة حتى في بيئات ذات ضوء قوي. Tianxianwei TXW550040N0-CTP يمكن تحقيق مستويات مختلفة من الوضوح وفقا لاحتياجات العملاء.

يتم استخدام شاشة العرض TXW550040N0-CTP على نطاق واسع في أجهزة PDA المحمولة في الهواء الطلق ومعدات التصوير الفوتوغرافي والأدوات وأجهزة التحكم عن بعد للطائرات بدون طيار ومجالات أخرى.توفر دقة عالية ووظائف متعددة اللمسات للمستخدمين تجربة تفاعلية غنية وأساليب تشغيل مريحة.

الخصائص

البند	المواصفات	الوحدة
حجم الشاشة	5.5	بوصة
عدد البكسلات	1080*3RGB ((H) X1920 ((V)	البكسلات
منطقة العرض	68.04 ((H) * 120.96 ((V)	ملم
مساحة البكسل	0.021 ((H) *0.063 ((V)	ملم
مقياس المخطط	75.8 ((W) ×139.9 ((H) ×3.49 ((T)	ملم
ترتيب البكسلات	الشريط الرأسي RGB	ـ
وضع العرض	عادةً أسود	ـ
اتجاه الرؤية	كل	ـ
عرض اللون	262K	ـ
الضوء ((cd/m2)	1100	القمل
نسبة التباين	800:1	ـ
واجهة	MIPI
إضاءة خلفية	نوع الضوء الجانبي LED	ـ
IC LCM	HX8399C
IC CTP	GT911
درجة حرارة العملية	-20~60	°C
درجة حرارة التخزين	-30 ~ 70	°C

رسم المخطط

PCAP متعدد اللمسات TFT 5.5 بوصة شاشة MIPI واجهة 1080 * 1920 بكسل ضمان سعر منخفض 0

PCAP متعدد اللمسات TFT 5.5 بوصة شاشة MIPI واجهة 1080 * 1920 بكسل ضمان سعر منخفض 1

وصف وظيفة الوحدة

رقم العلامة	الرمز	الوصف
1	الـ GND	أرضية الطاقة
2	الـ GND	أرضية الطاقة
3	CTP_RST	إعادة تعيين لوحة اللمس
4	إعادة تعيين	أعد وضع إشارة الدخول على المحطة
5	CTP_INT	مخرج انقطاع لوحة اللمس
6	الـ TE	تستخدم إشارة تأثير التمزيق لمزامنة MCU إلى إطار الذاكرة
7	CTP_SDA	بيانات I2C لوحة اللمس
8	LCD_ID	غير متصل
9	CTP_SCL	ساعة I2C على لوحة اللمس
10	الـ GND	أرضية الطاقة
11	CTP_VCC	لوحة اللمس مصدر الطاقة 2.8 ~ 3.3V
12	D0N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
13	الـ GND	أرضية الطاقة
14	D0P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
15	LEDA	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
16	الـ GND	أرضية الطاقة
17	LEDA	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
18	D1N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
19	الـ GND	أرضية الطاقة
20	D1P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
21	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
22	الـ GND	أرضية الطاقة
23	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
24	CLKN	إدخال / إخراج إشارات التفاضل من ساعة واجهة عالية السرعة
25	LEDK	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
26	CLKP	إدخال / إخراج إشارات التفاضل من ساعة واجهة عالية السرعة
27	الـ GND	أرضية الطاقة
28	الـ GND	أرضية الطاقة
29	PWM	هذا الدبوس يربط بالشاشة الخارجية
30	D2N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
31	IOVCC 1.8 فولت	إمدادات الطاقة للدخول والخروج
32	D2P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
33	الـ GND	أرضية الطاقة
34	الـ GND	أرضية الطاقة
35	الـ VSP	الجهد الدخالي الخارجي ((4.8V ~ 6V)
36	D3N	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
37	VSN	الجهد الدخالي الخارجي ((-4.8V~-6V)
38	D3P	إدخال إشارة التفاضل/إخراج الدبوسات لجهاز الواجهة عالية السرعة
39	الـ GND	أرضية الطاقة
40	الـ GND	أرضية الطاقة

أالبوليوتمالحد الأدنىRالتأثير

السمات	الرمز	دقيقة.	(ماكس)	الوحدة
درجة حرارة تشغيل LCM	T_{الـ OPR}	-20	+60	°C
درجة حرارة تخزين LCM	T_STG	-30	+70	°C
TP درجة حرارة العمل والرطوبة ((20% ~ 90%RH)	T_{الـ OPR}	-20	+60	°C
TP SSدرجة حرارة التخزين والرطوبة ((20% ~ 90%RH)	T_STG	-30	+70	°C
الرطوبة	RH	-	90	%

TFT العاصمةجالخصائص

السمات	الرمز	دقيقة.	-أجل.	(ماكس)	الوحدة	ملاحظة
فولتاج التغذية لـ I/O	VDDIO	1.65	1.8	3.3	V
الجهد الدخالي الخارجي ل ((DC/DC)	الـ VSP	4.8	...	6.0	V
الجهد الدخالي الخارجي ل ((DC/DC)	VSN	-ستة0	...	-أربعة8	V

خصائص وحدة الضوء الخلفي

نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 15 مصباح LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	V_F	28	...	32	V	-
التيار الأمامي	أنا_F	...	60	-	mA	-
الضوء ((مع شاشة LCD + CTP)	(إلف)	...	1200	...	cd/m²	-
مدة حياة المصابيح	لا	....	30,000	...	ساعة	الملاحظة 1

ملاحظة:

ويتم تعريف عمر LED كمقدار من انخفاض سطوع الوحدة إلى 50% من سطوعها الأصلي عند I_(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I_(ل)أكبر من 25mA/LED.

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+70°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+60 درجة مئوية / 96 ساعة
4	معدل الحرارة المنخفض	-20 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	50 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ، 10 دورات

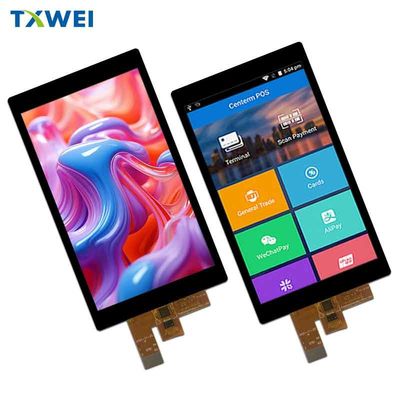

صورة المنتج

PCAP متعدد اللمسات TFT 5.5 بوصة شاشة MIPI واجهة 1080 * 1920 بكسل ضمان سعر منخفض 4
