| الـ MOQ: | تفاوض |
| السعر: | negotiate |
| التعبئة القياسية: | ورق مقوى |
| فترة التسليم: | 16 يوم |
| القدرة على التوريد: | 10000 جهاز كمبيوتر شخصى |

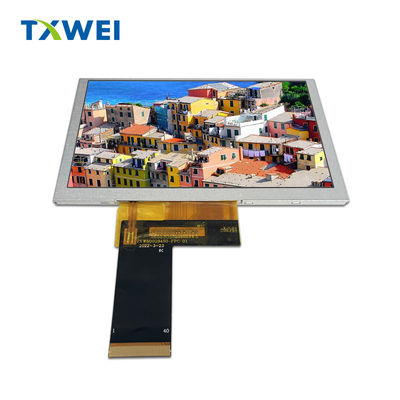

الخصائص
الحجم: 5 بوصات
القرار:800*480البكسلات
وضع العرض: IPS
مركز التحكم بالشاحنة:ST7262
السطوع: 1500cd/m2
أنواع الواجهات: RGB
درجة حرارة العمل: -30 °C إلى 85 °C
درجة حرارة التخزين:-30 °C إلى 85 °C
نوع الضوء الخلفي: الضوء الخلفي LED ، والإضاءة والكمية تختلف حسب النموذج
المخططالرسم
وصف وظيفة الوحدة
| رقم البين | الرمز | الوصف |
| 1 | LEDK | إمدادات الطاقة - للكاثود الضوء الخلفي |
| 2 | LEDA | إمدادات الطاقة + لمضيئة خلفية |
| 3 | الـ GND | الـ GND |
| 4 | VDD | إمدادات الطاقة |
| 5 ~ 12 | R0~R7 | 8 بتات بيانات الباص عرض البيانات الحمراء. |
| 13~20 | G0~G7 | بيانات الباص البيانات 8 بت العرض الأخضر |
| 21~28 | B0~B7 | 8 بتات بيانات الباص عرض البيانات الزرقاء |
| 29 | الـ GND | الـ GND |
| 30 | DCLK | إشارة ساعة البكسلات في RGB I/F |
| 31 | DISP | DISP=0: وضع الاستعداد (الوضع الافتراضي) ، DISP=1: وضع العرض العادي |
| 32 | HSYNC | مزامنة أفقية إشارة في RGB I/F |
| 33 | VSYNC | مزامنة عمودية إشارة في RGB I/F |
| 34 | DE | إشارة تمكين البيانات في وضع RGB I/F 1 |
| 35 | NC | NC |
| 36 | الـ GND | الـ GND |
| 37 | XR ((NC) | NC |
| 38 | YD ((NC)) | NC |
| 39 | XL ((NC) | NC |
| 40 | (YU(NC) | NC |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 18 مصباح LED أبيض. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 16.5 | ... | 17.4 | V | ... |
| التيار الأمامي | أناF | ... | 120 | ... | mA | ... |
| الضوء ((مع شاشة LCD) | (إلف) | ... | 1500 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 20,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
المواصفات البصرية
عنصر اختبار الموثوقية
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +85°C / 240H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 240 ساعة | |
| 3 | (هاي تيمب) | +85°C / 240H | |
| 4 | معدل الحرارة المنخفض | -30 درجة مئوية / 240 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 60+5°C x 90%RH / 240H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -30 درجة مئوية ((30 دقيقة) ~ 85 درجة مئوية (30 دقيقة) ،50 دورة |
