| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |

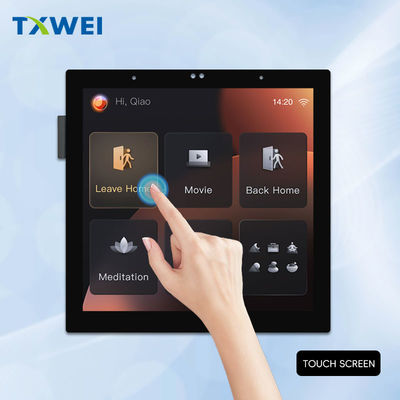

مقدمة المنتج: 4 بوصة لمسة TFT LCD مربع 480x480 شاشة IPS
نقدم لكم شاشة LCD ذات الأداء العالي 4 بوصة ذات دقة 480×480 بكسلوواجهة لمسة بديهيةتكنولوجيا IPS (التبديل داخل الطائرة) تضمن زوايا عرض واسعة وتمثيل اللون المتسق، مما يجعلها مثالية للتطبيقات الداخلية والخارجية.
تبرز شاشة LCD TFT 4 "اللمس مربع 480x480 IPS كحل متعدد الاستخدامات وقوي لمجموعة متنوعة من التطبيقات.وتوافق واسع، هو الخيار المثالي للمطورين والمهندسين الذين يتطلعون إلى تعزيز منتجاتهم مع واجهة اللمس عالية الجودة.
للحصول على مزيد من المعلومات أو لطلب طلب، يرجى الاتصال بنا.
| المنتج: | 4 بوصة شاشة TFT مربعة | شاشة لمسة: | بدون لمس (مع CTP اختياري) |
|---|---|---|---|
| القرار: | 480*480 | مقاس الزجاج الغطاء: | قابلة للتخصيص |
| اتجاه المشاهدة: | كل زاوية الرؤية، IPS | واجهة: | MIPI |
| رقم الدبوس: | 31 دبوس | الاتصال: | ZIF |
| ضوء السطح: | 350 Cd/m2 ((نيت) نموذجية | مدة حياة LED: | 30000 ساعة |
4 بوصة لمسة TFT LCD، مربع 480X480 TFT IPS LCD الرسم
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMوظيفية |
| 1 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 2 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 3 | CTP-VCC 3.3 فولت | لوحة اللمس Pأوفيرالعرض2.8~3.3 فولت |
| 4 | CTP-SCL 3.3 فولت | ساعة I2C على لوحة اللمس |
| 5 | CTP-SDA 3.3 فولت | بيانات I2C لوحة اللمس |
| 6 | CTP-RST 3.3 فولت | إعادة تعيين لوحة اللمس |
| 7 | CTP-INT 3.3 فولت | مخرج انقطاع لوحة اللمس |
| 8 | NC | NC |
| 9 | الـ GND | أرضية الطاقة |
| 10 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 11 | الـ TE | إطار نبض الرأس لتأثير مزق. |
| 12~13 | VDD 3.3 فولت | إمدادات الطاقة للكاميرا |
| 14 | VDDIO 1.8 فولت | إمدادات الطاقة للدخول والخروج |
| 15 | الـ GND | أرضية الطاقة |
| 16~17 | NC | NC |
| 18 | الـ GND | أرضية الطاقة |
| 19~20 | NC | NC |
| 21 | الـ GND | أرضية الطاقة |
| 22 | CLKP | القطبية الإيجابية لإشارة الساعة التفاضلية منخفضة الجهد |
| 23 | CLKN | القطبية السلبية لإشارة الساعة التفاضلية منخفضة الجهد |
| 24 | الـ GND | أرضية الطاقة |
| 25 | (مبي)1N | القطبية السلبية لإشارة الجهد المنخفض 3 |
| 26 | (مبي)1P | القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 3 إشارة |
| 27 | الـ GND | أرضية الطاقة |
| 28 | (مبي)0N | القطبية السلبية لإشارة الجهد المنخفض 3 |
| 29 | (مبي)0P | القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 3 إشارة |
| 30 | الـ GND | أرضية الطاقة |
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) | Tالـ OPR | -20 | +70 | °C |
| TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| الرطوبة | RH | ... | 90 | % |
TFT العاصمةجالخصائص
| السمات | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| فولتاج التغذية لـ I/O | VDDIO | 1.65 | 1.8 | 3.3 | V |
| فولتاج التغذية ل ((DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| الاستهلاك الحالي | أناDD | ... | ... | ... | mA |
| أناDD-SLEEP | ... | ... | ... | يو إيه |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 8 مصابيح LED البيضاء.
يظهر في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 11.2 | 12.8 | V | ... | |
| التيار الأمامي | أناF | ... | 40 | ... | mA | ... |
| الضوء ((مع شاشة LCD + CTP) | (إلف) | ... | 350 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
Rموضوع اختبار قابلية الوصول
| لا، لا، لا | مادة الاختبار | حالة الاختبار | الملاحظات |
| 1 | تخزين عالي الحرارة | +80°C / 96H |
1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
|
| 2 | تخزين منخفض الحرارة | -30 درجة مئوية / 96 ساعة | |
| 3 | (هاي تيمب) | +70°C / 96H | |
| 4 | معدل الحرارة المنخفض | -20 درجة مئوية / 96 ساعة | |
| 5 | تخزين درجات الحرارة العالية / الرطوبة | 50 درجة مئوية × 90%RH / 96H | |
| 6 | الصدمة الحرارية والبرودة | الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ،50 دورة |
4 بوصة لمسة TFT LCD، مربع 480X480 TFT IPS LCD الصورة الحقيقية للمنتج
