| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
2شاشة LCD مستديرة بطول 0.1 بوصةمستديرةشاشة LCD TFT 2.1 "

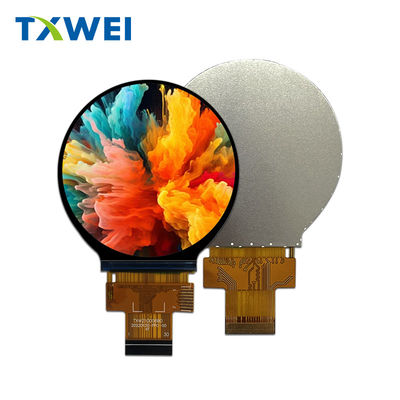

TXW210006B0 هو شاشة TFT LCD دائرية ذات شكل شاشة مسطحة مقاس 2.1 بوصة 480 * 480 ملونة بالكامل. يدعم واجهة MIPI ويتم استخدامه على نطاق واسع في الأجهزة المنزلية الذكية، وأجهزة التحكم عن بعد الذكية،مفاتيح الدوران الذكية، تعليم الأطفال، الأدوات الطبية، الربط الذكي للسيارات ومنتجات أخرى.
TXW210006B0 هو شاشة TFT-LCD دائرية ذات سطوع 450 نيت (القيمة النموذجية). يمكن أن تعمل في درجات حرارة تتراوح من -20 ° C إلى + 70 ° C ، مع نطاق درجة حرارة التخزين من -30 ° C إلى + 80 ° C.
| المنتج: | 2شاشة TFT مستديرة ((دوائية)) بطول 1 بوصة | شاشة لمسة: | بدون لمس (مع CTP اختياري) |
|---|---|---|---|
| القرار: |
480*480 نقطة |
مقاس الزجاج الغطاء: | قابلة للتخصيص |
| اتجاه المشاهدة: | IPS (كل زاوية الرؤية) | واجهة: |
MIPI |
| رقم الدبوس: | 30 دبوس | مقاس المخطط: |
56.18*59.71*2.2 ملم |
|
مركز التحكم بالشاحن: |
ST7701S |
ضوء السطح: | 450 Cd/m2 ((نيت) |
| مدة حياة LED: | 30000 ساعة | الامتثال: | متوافقة مع CE&FCC و RoHS |
2.1 بوصة LCD مستديرة، مستديرة TFT LCD 2.1 "الرسم
وصف وظيفة الوحدة
| رقم البين | الرمز | وظيفية |
| 1 | LEDA | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 2 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 3 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 4 | VCأنا | إمدادات الطاقة للكاميرا |
| 5 | الـ IOVCC | إمدادات الطاقة للدخول والخروج |
| 6 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 7 | الـ TE | إطار نبض الرأس لتأثير مزق. |
| 8 | PWM | PWM (تعديل عرض النبض) إشارة القيادة LED. |
| 9 | الـ GND | أرضية الطاقة |
| 10 | (مبي)0P | القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 0 إشارة |
| 11 | (مبي)0N | القطبية السلبية للبيانات التفاضلية منخفضة الجهد 0 إشارة |
| 12 | الـ GND | أرضية الطاقة |
| 13 | (مبي)1P | القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 1 إشارة |
| 14 | (مبي)1N | القطبية السلبية لبيانات التفاضل منخفضة الجهد 1 |
| 15 | الـ GND | أرضية الطاقة |
| 16 | CLKP | القطبية الإيجابية لإشارة الساعة التفاضلية منخفضة الجهد |
| 17 | CLKN | القطبية السلبية لإشارة الساعة التفاضلية منخفضة الجهد |
| 18 | الـ GND | أرضية الطاقة |
| 19 | NC | لا يوجد اتصال |
| 20 | NC | لا يوجد اتصال |
| 21 | الـ GND | أرضية الطاقة |
| 22 | NC | لا يوجد اتصال |
| 23 | NC | لا يوجد اتصال |
| 24 | الـ GND | أرضية الطاقة |
| 25 | CTP_INT | مخرج انقطاع لوحة اللمس |
| 26 | CTP_SDA | بيانات I2C لوحة اللمس |
| 27 | CTP_SCL | ساعة I2C على لوحة اللمس |
| 28 | CTP_RESET | إعادة تعيين لوحة اللمس |
| 29 | CTP_VCI | لوحة اللمس Pأوفيرالعرض2.8~3.3 فولت |
| 30 | الـ GND | أرضية الطاقة |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 4 مصابيح LED البيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 2.8 | ... | 3.2 | V | ... |
| التيار الأمامي | أناF | ... | 80 | ... | mA | ... |
| الضوء ((مع شاشة LCD) | (إلف) | ... | 450 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
(1) يتم تعريف عمر الـ LED كخفض في سطوع الوحدة إلى 50٪ من الوضوح الأصلي عند IL = 20mA / LED. يمكن أن ينخفض عمر الـ LED إذا كان تشغيل IL أكبر من 25mA / LED.
2.1 بوصة LCD مستديرة، مستديرة TFT LCD 2.1" صورة المنتج الحقيقي
