| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |
2.4 بوصة TFT LCD مع PCAP الشاشة اللمسية
2.4 بوصة QVGA 240x320 نقطة TFT شاشة LCD واجهة MCU مع PCAP
| المنتج: | 2.4" بوصة CTP TFT LCD | القرار: | 240×320 نقطة |
|---|---|---|---|
| شاشة لمسة: | مع CTP | مقاس الزجاج الغطاء: | قابلة للتخصيص |
| مقاس المخطط: |
46.32*63.86*367ملم |
اتجاه المشاهدة: |
كل ساعة |
| واجهة: | 8/16 بت MCU +I2C (PCAP) | رقم الدبوس: | 40 دبوس |
|
مركز التحكم في سائق LCM: |
ST7789 |
ضوء السطح: | 600 Cd/m2 ((نيت) |
| مدة حياة LED: | 30000 ساعة | الامتثال: | متوافقة مع CE و FCC و RoHS |
لماذا تختارنا
1نحن نقدم حلول مخصصة لشاشة LCD
هل لدى منتجك متطلبات تطبيق خاصة، أو مواصفات كهربائية، أو مواصفات بصرية، أو ميزات لمسة، أو أبعاد ميكانيكية تتطلب شاشات عرض مخصصة؟(تيان شيانواي)يمكن أن تلبي متطلبات LCD المخصصة.
2الحلول الكاملة لشاشة اللمس والعرض
هل أنت قلق حول تجميع الشاشة اللمسية وشاشة العرض؟(تيان شيانواي)يمكن أن توفر شاشة لمس مخصصة ومعيارية بما في ذلك حلول متعددة اللمس المقاومة والقدرية بما في ذلك خدمة ربط الهواء والبصري.
3الالتزام بالجودة الموثوقة
(تيان شيانواي)نحن مؤهلين بموجب ISO9001: 2015 و ISO14000 ، والتي تلبي RoHS ، CE ، FCC وغيرها من القواعد البيئية في الأسواق العالمية. نحن نضمن الجودة من خلال إدارة التصنيع IQC ،PQC و OQC ،اختبار الموثوقية والشيخوخة.
4إمدادات طويلة الأجل
في الظروف العادية، يمكن توفير المنتجات التي نوصي بها لأكثر من 5 سنوات.سنقوم بعمل خطط بديلة مسبقاً لضمان احتياجاتك الطويلة الأجل.
2.4 بوصة TFT LCD مع شاشة لمس PCAP الرسم
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +60 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +70 | °C |
| درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) | Tالـ OPR | -20 | +60 | °C |
| TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) | TSTG | -30 | +70 | °C |
| الرطوبة | RH | - | 90 | % |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 4 مصابيح LED البيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 2.8 | - | 3.2 | V | - |
| التيار الأمامي | أناF | ... | 80 | - | mA | - |
| الضوء ((مع شاشة LCD) | (إلف) | TBD | ... | cd/m2 | - | |
| مدة حياة المصابيح | لا | .... | 30,000 | ... | ساعة | الملاحظة 1 |
ملاحظة:
الـ LCMوصف الدبوس
| رقم البين | الرمز | وظيفية |
| 1 ~ 2 | الـ GND | أرضية الطاقة |
| 3 | الـ TE | تستخدم إشارة تأثير التمزيق لمزامنة MCU إلى إطار الذاكرة |
| 4 | الـ GND | أرضية الطاقة |
| 5 | VCج | إمدادات الطاقة للكاميرا |
| 6 | الـ IOVCC | إمدادات الطاقة للدخول والخروج |
| 7 ~ 22 | DB15 ~ DB0 | حافلة بيانات واجهة موازية |
| 23 | الـ GND | أرضية الطاقة |
| 24 | RD | Rالبيانات في الحافة الصاعدة. |
| 25 | WR |
تمكين الكتابة في واجهة متوازية MCU.
|
| 26 | RS | عرض البيانات / دبوس اختيار الأوامر في واجهة موازية. |
| 27 | CS | إدخال إشارة تحديد الشريحةالدبوس |
| 28 | إعادة تعيين | أعد وضع إشارة الدخول على المحطة |
| 29 | الـ GND | أرضية الطاقة |
| 30 | IM0 | تحديد وضع واجهة MCU |
| 31 | الـ GND | أرضية الطاقة |
| 32 |
CTP_VDD |
إمدادات الطاقة للكاميرا |
| 33 | CTP_RST | إعادة تعيين لوحة اللمس |
| 34 | CTP_INT | مخرج انقطاع لوحة اللمس |
| 35 | CTP_SDA | بيانات I2C لوحة اللمس |
| 36 | CTP_SCL | ساعة I2C على لوحة اللمس |
| 37 | الـ GND | أرضية الطاقة |
| 38 | مصباح LEDأ | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 39 | مصباح LEDك | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 40 | الـ GND | أرضية الطاقة |
الخصائص البصرية
ملاحظة:1زاوية المشاهدة هي الزاوية التي تكون فيها نسبة التباين أكبر من 10. يتم تحديد زوايا المشاهدة للأفقية أو 3، 9 أو 6،اتجاه الساعة 12 بمناسبة المحور البصري الطبيعي لسطح شاشة LCD (انظر FlGURE 1).
2يتم قياس التباين عند زاوية الرؤية ◎= 0 وفي مركز سطح شاشة LCD. يتم قياس الضوء مع وضع جميع البكسلات في مجال الرؤية أولاً على اللون الأبيض.ثم إلى حالة مظلمة. (انظر FlGUR 1) يتم تعريف نسبة تباين الضوء الرياضية.
3النقل هو القيمة بدون APF وبدون CG.
4يتم حساب إحداثيات اللون اللون المحددة في الجدول أعلاه من البيانات الطيفية التي تم قياسها مع جميع البكسلات أولاً بالأحمر والأخضر والأزرق والأبيض.يجب إجراء القياسات في وسط اللوحة.
5يجب إجراء قياسات وقت الاستجابة الكهربائية البصرية على شكل FlGURE2 عن طريق تشغيل إشارة الدخول "البيانات" ON و OFf.الأوقات اللازمة لتغيير الإضاءة من 10% إلى 90% هي Tr و 90% إلى 10% هي Tf.

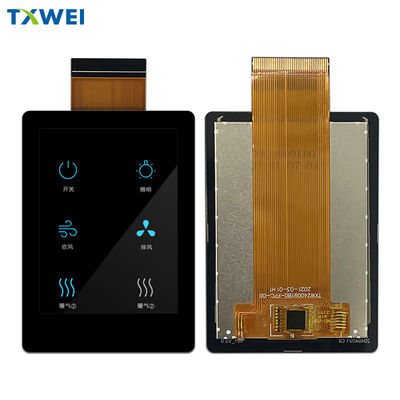

2.4 بوصة TFT LCD مع شاشة لمس PCAP الصورة الحقيقية للمنتج
