تفاصيل المنتجات

المنزل > المنتجات >

240×320 IPS شاشة TFT LCD ، شاشة TFT 2 بوصة مع واجهة MCU 8 بت

المنتجات

240×320 IPS شاشة TFT LCD ، شاشة TFT 2 بوصة مع واجهة MCU 8 بت

الـ MOQ:	negotiate
السعر:	negotiate
التعبئة القياسية:	cardboard
فترة التسليم:	16
طريقة الدفع او السداد:	L/C TT D/P
القدرة على التوريد:	10000pcs

معلومات مفصلة

وصف المنتج

معلومات مفصلة

Place of Origin

Guangdong,China

اسم العلامة التجارية

TXWEI

إصدار الشهادات

CE ROHS FCC

Model Number

TXW200053S0

درجات لومينز:

400 شمعة / متر مربع

المنطقة النشطة:

30.6 (أفقي) * 40.8 (رأسي)

نوع LCD:

عادة أسود

عدد البكسل:

240*3RGB(ح)X320(فولت)

ترتيب البكسل:

شريط آر جي بي

الحجم:

عنصر القيادة:

مصفوفة نشطة TFT

إبراز:

شاشة LCD TFT 2 بوصة,شاشة LCD TFT 8 بت,شاشة LCD TFT 240x320

8 BIT TFT LCD Screen

240x320 TFT LCD Screen

وصف المنتج

"2" بوصة 240x320 نوع IPSMCU 8 BITواجهة شاشة TFT LCD مقدمة المنتج

(تيان شيانواي) TXW200053S0هو شاشة LCD TFT ذات شكل مستدير من نوع IPS بحجم قطري 2.0 ′′ بحجم 240x320 بكسل.

1هذا الشاشة LCD TFT 2 بوصة هو شاشة IPS TFT.

2. هذا الشاشة LCD 2 بوصة لديها دقة 240x320 نقطة.

3. هذا الشاشة TFT 2 بوصة هو زاوية مشاهدة كاملة، ومدى زاوية مشاهدة في كل اتجاه يصل إلى 85 درجة.

4الأبعاد الإجمالية لهذه الشاشة TFT 2 بوصة هي 34.6 * 47.83 * 2.1mm.

5. هذا الشاشة TFT 2" مدمجة في السائق IC ST7789V.

6هذا الشاشة LCD TFT 2 بوصة مصممة مع واجهة MCU 8 بت.

7. هذا الشاشة TFT 2 بوصة هو دون شاشة لمسة، CTP و RTP يمكن تخصيصها وفقا لمتطلبات.

8يمكن لهذا الشاشة LCD TFT 2 بوصة أن تعمل في درجات حرارة من -20°C إلى +70°C؛ درجة حرارة التخزين هي -30°C إلى +80°C

المنتج:	2.0" TFT LCD	شاشة لمسة:	بدون شاشة لمسة ((يمكن تخصيصها)
القرار:	240×320 نقطة	اتجاه المشاهدة:	كل
واجهة:	MCU 8 BIT	رقم الدبوس:	22 دبوس
الاتصال:	نوع ZIF	ضوء السطح:	400 Cd/m2
درجة الحرارة العملية:	-20°C إلى +70°C	الامتثال:	متوافقة مع CE&FCC و RoHS

التطبيق

يتم استخدام هذه الوحدة LCD TFT 2.0 على نطاق واسع في لوحة أدوات المركبات الكهربائية ، PDA المحمولة ، المعدات الطبية ، الإلكترونيات السيارات ، الأجهزة المنزلية ، مسجل القيادة ، الكاميرا للأطفال ،الخ

"2" بوصة 240x320 نوع IPSMCU 8 BITواجهة شاشة TFT LCD رسم المنتج

240×320 IPS شاشة TFT LCD ، شاشة TFT 2 بوصة مع واجهة MCU 8 بت 0

240×320 IPS شاشة TFT LCD ، شاشة TFT 2 بوصة مع واجهة MCU 8 بت 1

وصف وظيفة الوحدة

رقم البين	الرمز	وظيفية	الملاحظات
1	أ	إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية
2	ك	إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي.
3	NC	NC
4	NC	NC
5	الـ IOVCC	إمدادات الطاقة لدوائر الإدخال والإخراج(1.8 فولت)
6	الـ VCC	إمدادات الطاقة للدائرة DC/DC(2.8 فولت)
7	D7	حافلة بيانات واجهة موازية MCU
8	D6	حافلة بيانات واجهة موازية MCU
9	D5	حافلة بيانات واجهة موازية MCU
10	D4	حافلة بيانات واجهة موازية MCU
11	D3	حافلة بيانات واجهة موازية MCU
12	D2	حافلة بيانات واجهة موازية MCU
13	D1	حافلة بيانات واجهة موازية MCU
14	D0	حافلة بيانات واجهة موازية MCU
15	RD	تمكين القراءة في واجهة موازية 8080 MCU
16	WR	تمكين الكتابة في واجهة MCU الموازية
17	RS	عرض البيانات / دبوس اختيار الأوامر في واجهة موازية
18	CS	إدخال إشارة تحديد الشريحةالدبوس
19	الـ TE	تمزيق تأثير مخرج دبوس لمزامنة MPU إلى إطار الكتابة
20	إعادة تعيين	أعد إعداد إشارة الدخول‬‬(ل)‬‬.
21	الـ GND	(ب)أرضية
22	الـ GND	(ب)أرضية

أالبوليوتمالحد الأدنىRالتأثير

السمات	الرمز	دقيقة.	(ماكس)	الوحدة
درجة حرارة تشغيل LCM	T_{الـ OPR}	-20	+60	°C
درجة حرارة تخزين LCM	T_STG	-30	+70	°C
الرطوبة	RH	10	90	%

TFT العاصمةجالخصائص

السمات	الرمز	دقيقة.	-أجل.	(ماكس)	الوحدة	ملاحظة
تشغيل الطاقة 1	VDDIO	1.65	1.8	3.3	V	...
تشغيل الطاقة	VDD	2.5	2.8	3.3	V	...
تشغيل الطاقة 3	VDD3	...	...	...	V	...
إمدادات الطاقة لـ MTP	VPP	...	...	...	V	...

خصائص وحدة الضوء الخلفي

نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 3 مصابيح LED البيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.

السمات	الرمز	دقيقة.	النوع	(ماكس)	الوحدة	الملاحظات
الجهد الأمامي	V_F	2.8	...	3.2	V	...
التيار الأمامي	أنا_F	...	60	...	mA	...
الضوء ((مع شاشة LCD + CTP)	(إلف)	...	500	...	cd/m²	...
مدة حياة المصابيح	لا	...	30,000	...	ساعة	الملاحظة 1

ملاحظة:

ويتم تعريف عمر LED كمقدار من انخفاض سطوع الوحدة إلى 50% من سطوعها الأصلي عند I_(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I_(ل)أكبر من 25mA/LED.

Rموضوع اختبار قابلية الوصول

لا، لا، لا	مادة الاختبار	حالة الاختبار	الملاحظات
1	تخزين عالي الحرارة	+70°C / 96H	1الاختبار الوظيفي جيد قطعة مفقودة، قصيرة، قطعة غير واضحة غير عرض، عرض غير طبيعي وتسرب الكريستال السائل غير مسموح بها. 2لا يوجد ضئيل فقاعات درجة الحرارة، نهاية الختم فضفاضة والسقوط، إطار قوس قزح.
2	تخزين منخفض الحرارة	-30 درجة مئوية / 96 ساعة
3	(هاي تيمب)	+60 درجة مئوية / 96 ساعة
4	معدل الحرارة المنخفض	-20 درجة مئوية / 96 ساعة
5	تخزين درجات الحرارة العالية / الرطوبة	50 درجة مئوية × 90%RH / 96H
6	الصدمة الحرارية والبرودة	الحالة الثابتة، -20 درجة مئوية ((30 دقيقة) ~ 60 درجة مئوية (30 دقيقة) ،50 دورة

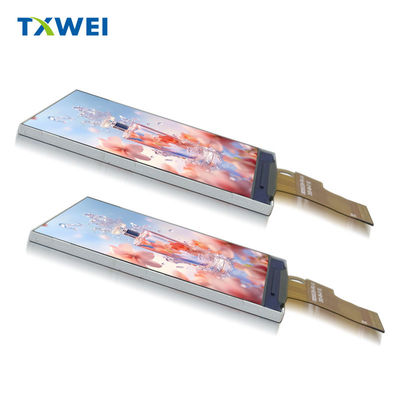

صورة المنتج

240×320 IPS شاشة TFT LCD ، شاشة TFT 2 بوصة مع واجهة MCU 8 بت 2

240×320 IPS شاشة TFT LCD ، شاشة TFT 2 بوصة مع واجهة MCU 8 بت 3

منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط

تيان شيانوي تكنولوجيا هي شركة عالمية رائدة في تصنيع شاشات TFT LCD مقرها الصين.تقدم Tian Xianwei مجموعة واسعة من منتجات وحدات العرض TFT الصغيرة والمتوسطة الحجم بأحجام تتراوح بين 0.96"1.28، 1772" 2.4" 2.8" 3.2" 3.5" 4.3" 5" 5.6" 5.7" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14" 15" 15.6" 17" 17.3" 18.4" 18.5" 19" 21.3" 21.5" 23.8" 24" 25"27" و 28" و 32" TFT (حجم قطري للمنطقة النشطة) وهلم جراهناك أكثر من 200 نموذج قياسي لـ TFT المدرجة على هذا الموقع الإلكتروني ؛ علاوة على ذلك ، فإن كل عنصر تقريبًا مقبول للاستقبال من العناصر القياسية لتلبية متطلبات العملاء.

شاشات Tian Xianwei TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصور.تتوفر شاشات Tian Xianwei TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكثف المتوقع (PCAP touch screen)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات تيان شيانوي TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ

كلمة رئيسية للبحث: tft 2"، 2 tft lcd، 2" tft lcd، 2 بوصة tft lcd، tft lcd 2، 2 tft شاشة، 2" tft شاشة، 2 بوصة tft شاشة، tft شاشة 2 بوصة، tft شاشة 2 بوصة، tft شاشة 2، 2 بوصة tft شاشة، 2" tft شاشة،شاشة TFT 2 بوصة، شاشة 2 بوصة ، شاشة 2 بوصة ، شاشة 2 بوصة
