| الـ MOQ: | negotiate |
| السعر: | negotiate |
| التعبئة القياسية: | cardboard |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | L/C TT D/P |
| القدرة على التوريد: | 10000pcs |

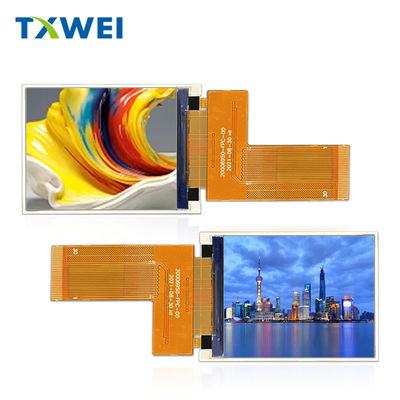

تينشيانوي TXW200069S0 هو شاشة LCD TFT دائرية من نوع IPS بحجم قطري 2.0 بوصة وحل 240x320 بكسل.
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 2.0 ′′ TFT
2دقة: 240×320 نقطة
3زاوية الرؤية: جميعها
4أبعاد الخطوط العريضة: 35.7*51.2*2.33ملم
5- إشارة التحكم بالشاحن: ST7789V
6نوع الواجهة: SPI+MCU
7لوحة لمسة: بدون لوحة لمسة (يمكن تخصيصها)
8درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
| المنتج: | 2.0" TFT LCD | شاشة لمسة: | بدون شاشة لمسة ((يمكن تخصيصها) |
|---|---|---|---|
| القرار: | 240×320 نقطة | اتجاه المشاهدة: | كل |
| واجهة: | واجهة SPI + MCU | رقم الدبوس: | 30 دبوس |
| الاتصال: | نوع الاتصال FPC | ضوء السطح: | 400 Cd/m2 |
| درجة الحرارة العملية: | -20°C إلى +70°C | الامتثال: | متوافقة مع CE&FCC و RoHS |
مزايا المنتج
1.IPS زاوية مشاهدة كاملة ((80/80/80/80). زاوية مشاهدة جيدة للغاية. مثالية لأنواع مختلفة من التطبيقات ، بغض النظر عن وضعها على الطاولة ، أو على الطاولة ، أو استخدامها في اليد ، إلخ.
2أداء عرض ممتاز لون الخلفية، والضوء، زاوية المشاهدة، والكثافة، الخ
3مستوى عال من الجودة للتطبيقات الصناعية والطبية.
4.مرنة لامتلاكها مع أو بدون شاشة لمسة مقاومة. يمكننا دعم تصميم CTP مخصص ((لوحة لمسة سعة) للعملاء كذلك. FPC قابلة للتخصيص أيضا.
5حل تنافسي السعر مع جودة جيدة بين نفس الأنواع في صناعة LCD.
6سهلة التثبيت وسهلة الصيانة
"2" بوصة لمسة LCD وحدات الرسم
وصف وظيفة الوحدة
| رقم البين | الرمز | وظيفية |
| 1 | الـ GND | (ب)أرضية |
| 2 | VCI | إمدادات الطاقة للدائرة DC/DC(2.8-ثلاثة3(ف) |
| 3-4 | IM2-IM1 |
|
| 5 | إعادة تعيين | أعد إعداد إشارة الدخول(ل). |
| 6 | CS | إدخال إشارة تحديد الشريحةالدبوس |
| 7 | RS | عرض البيانات / اختيار الأوامرالدبوس |
| 8 | WR | تمكين الكتابة في واجهة متوازية MCU. |
| 9 | RD | Rالبيانات في الحافة الصاعدة. |
| 10 | الـ SDA | إدخال البيانات المتسلسلة/إخراج البيانات. |
| 11 | DB0 | كابل بيانات واجهة موازية لـ MCU |
| 12 | DB1 | كابل بيانات واجهة موازية لـ MCU |
| 13 | DB2 | كابل بيانات واجهة موازية لـ MCU |
| 14 | DB3 | كابل بيانات واجهة موازية لـ MCU |
| 15 | DB4 | كابل بيانات واجهة موازية لـ MCU |
| 16 | DB5 | كابل بيانات واجهة موازية لـ MCU |
| 17 | DB6 | كابل بيانات واجهة موازية لـ MCU |
| 18 | DB7 | كابل بيانات واجهة موازية لـ MCU |
| 19 | SDO | دبوس خروج البيانات المتسلسلة |
| 20 | مصباح LEDأ | إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
| 21 | مصباح LEDك1 | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 22 | مصباح LEDك2 | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 23 | مصباح LEDك3 | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 24 | مصباح LEDك4 | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 25 | الـ GND | (ب)أرضية |
| 26 | CTP-RST ((NC)) | غير متصل |
| 27 | CTP-SCL ((NC)) | غير متصل |
| 28 | CTP-SDA ((NC)) | غير متصل |
| 29 | CTP-INT ((NC)) | غير متصل |
| 30 | الـ GND | (ب)أرضية |
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| الرطوبة | RH | 10 | 90 | % |
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة مع 4 مصابيح LED البيضاء. يتم عرض خصائص الإضاءة الخلفية في الجداول التالية.
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 2.8 | ... | 3.2 | V | ... |
| التيار الأمامي | أناF | ... | 80 | ... | mA | ... |
| الضوء ((مع شاشة LCD) | (إلف) | ... | 400 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 30,000 | ... | ساعة | الملاحظة 1 |
