| الـ MOQ: | تفاوض |
| السعر: | negotiate |
| التعبئة القياسية: | ورق مقوى |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | خطاب الاعتماد TT D/P |
| القدرة على التوريد: | 10000 جهاز كمبيوتر شخصى |
حول هذا البندSFTO1190GX-7161AN
تتميز شاشة TFT LCD ذات 7 بوصات بالمواصفات الرئيسية التالية:
حجم الشاشة: قياسها الشعبي البالغ 7 بوصات يجعلها مناسبة لتطبيقات مختلفة ، بما في ذلك الشاشات الصناعية والأجهزة المحمولة والأجهزة المحمولة.
الدقة: مع دقة 280 * 1424 ، يتم تحسين الشاشة لتطبيقات الشاشة الواسعة ، مما يوفر وضوحًا ودقة جيدة ،على الرغم من أنها قد لا تكون عالية مثل الشاشات الحديثة من حيث كثافة البكسليمكن أن تكون نسبة الدقة الفريدة مفيدة لوضعات واجهة المستخدم والرسومات المحددة.
السطوع: يتيح مستوى السطوع الذي يبلغ 500 نيت للشاشة أن تكون مشرقة بما فيه الكفاية للاستخدام في ظروف الإضاءة المختلفة ، بما في ذلك البيئات الخارجية.هذا المستوى من الوضوح مفيد للقراءة والرؤية.
واجهة HDMI: استخدام واجهة HDMI شائع في الشاشات الحديثة لأنها تسمح لنقل البيانات عالية السرعة بين الشاشة والتحكم.والتي هي مفيدة للحد من فترة تأخير وتحسين الأداء العام.
يمكن لهذا النوع من الشاشة أن يخدم مجموعة واسعة من التطبيقات بفضل مواصفاتها المتوازنة من الحجم والقرار والإضاءة والواجهة. عند اختيار شاشة لمشروع معين،من الضروري النظر في كيفية تنسيق هذه المعلمات مع التطبيق المقصود ومتطلبات المستخدم.
| لا، لا، لا | البند | المواصفات | الوحدة |
| 1 | حجم اللوحة | 7.0 | بوصة |
| 2 | عدد البكسلات |
280*1424 |
البكسلات |
| 3 | المنطقة النشطة |
33.6 ((H) × 170.88 ((V) |
ملم |
| 4 | مساحة البكسل |
0.1432 ((H) X 0.1432 ((V) x RGB |
ملم |
| 5 | مقياس المخطط |
38.2 ((W) ×181.47 ((H) ×3.45 ((T) |
ملم |
| 6 | عدد الألوان | 16.7M | - |
| 7 | وضع العرض | وضع النقل، عادةً أسود | - |
| 8 | اتجاه الرؤية | عرض كامل | - |
| 9 | تنسيق العرض | الشريط الرأسي RGB | - |
| 10 | معالجة السطح | اللمعان | - |
| 11 | واجهة |
HDMI |
- |
| 12 | الضوء الخلفي | مصباح ليد أبيض | - |
| 13 | درجة حرارة العملية | -30~80 | °C |
| 14 | درجة حرارة التخزين | -30~80 | °C |
| 15 |
الجهد |
5v |
g |
الرسم الميكانيكي
أالبوليوتمالحد الأدنىRالتأثير
| السمات | الرمز | دقيقة. | (ماكس) | الوحدة |
| درجة حرارة تشغيل LCM | Tالـ OPR | -20 | +70 | °C |
| درجة حرارة تخزين LCM | TSTG | -30 | +80 | °C |
| درجة حرارة التشغيل TP والرطوبة (20٪ ~ 90٪ RH) | Tالـ OPR | -20 | +70 | °C |
| TP SSدرجة حرارة التخزين والرطوبة (20% ~ 90%RH) | TSTG | -30 | +80 | °C |
| الرطوبة | RH | ... | 90 | % |
خصائص وحدة الضوء الخلفي
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | الملاحظات |
| الجهد الأمامي | VF | 14 | ... | 16 | V | ... |
| التيار الأمامي | أناF | ... | 80 | ... | mA | ... |
| الضوء ((مع شاشة LCD + CTP) | (إلف) | ... | 450 | ... | cd/m2 | ... |
| مدة حياة المصابيح | لا | ... | 20,000 | ... | ساعة | الملاحظة 1 |
وصف وظيفة الوحدة
| رقم البين | الرمز | الـ LCMوظيفية |
| 1 | الـ GND | أرضاً |
| 2 | NC | لا يوجد اتصال |
| 3 | LEDA | إمدادات الطاقة للضوء الخلفي |
| 4 | LEDA | إمدادات الطاقة للضوء الخلفي |
| 5 | NC | لا يوجد اتصال |
| 6 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 7 | LEDK | إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
| 8 | NC | لا يوجد اتصال |
| 9 | الـ GND | أرضاً |
| 10 | NC | لا يوجد اتصال |
| 11 | NC | لا يوجد اتصال |
| 12 | NC | لا يوجد اتصال |
| 13 | NC | لا يوجد اتصال |
| 14 | NC | لا يوجد اتصال |
| 15 | NC | لا يوجد اتصال |
| 16 | NC | لا يوجد اتصال |
| 17 | الـ GND | أرضاً |
| 18 | NC | لا يوجد اتصال |
| 19 | الـ GND | أرضاً |
| 20 | الـ GND | أرضاً |
| 21 | إعادة تعيين | أعد تعيين دبوس إدخال الإشارة |
| 22 | VDD | إمدادات الطاقة للكاميرا |
| 23 | STBYB | وضع الاستعداد، عادةً ما تكون عالية. |
| 24 | NC | لا يوجد اتصال |
| 25 | الـ GND | أرضاً |
| 26 | D0P | القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد 0 إشارة |
| 27 | D0N | القطبية السلبية للبيانات التفاضلية منخفضة الجهد 0 إشارة |
| 28 | الـ GND | أرضاً |
| 29 | D1P | القطبية الإيجابية للبيانات 1 التفاضلية منخفضة الجهد |
| 30 | D1N | القطبية السلبية لبيانات التفاضل منخفضة الجهد 1 |
| 31 | الـ GND | أرضاً |
| 32 | CLKP | القطبية الإيجابية لإشارة الساعة التفاضلية منخفضة الجهد |
| 33 | CLKN | القطبية السلبية لإشارة الساعة التفاضلية منخفضة الجهد |
| 34 | الـ GND | أرضاً |
| 35 | D2P | القطبية الإيجابية لإشارة الجهد المنخفض البيانات الفرعية 2 |
| 36 | D2N | القطبية السلبية لإشارة بيانات التفاضل منخفضة الجهد 2 |
| 37 | الـ GND | أرضاً |
| 38 | D3P | القطبية الإيجابية للبيانات التفاضلية منخفضة الجهد3الإشارة |
| 39 | D3N | القطبية السلبية للبيانات التفاضلية منخفضة الجهد3الإشارة |
| 40 | الـ GND | أرضاً |

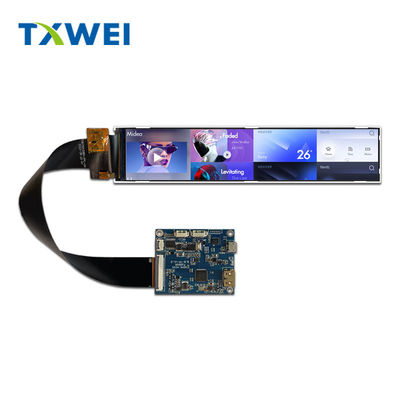

صورة المنتج
المرافق والشهادات:

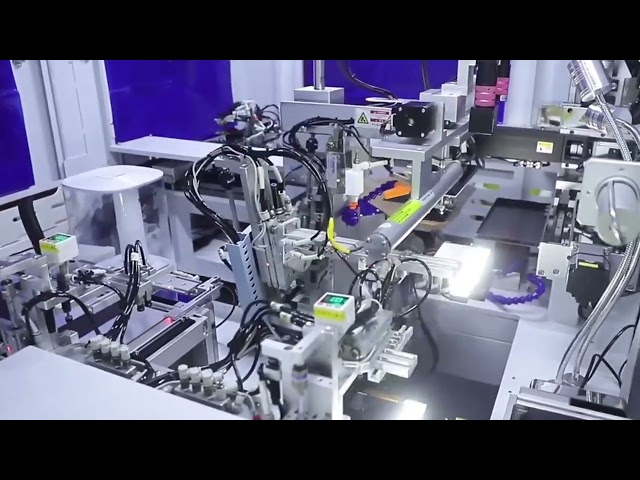

فيديو
فيديو
|
|
