| الـ MOQ: | تفاوض |
| السعر: | negotiate |
| التعبئة القياسية: | ورق مقوى |
| فترة التسليم: | 16 |
| طريقة الدفع او السداد: | خطاب الاعتماد TT D/P |
| القدرة على التوريد: | 10000 جهاز كمبيوتر شخصى |
تيانشيانوي TXW210001B0 هي وحدة LCD TFT دائرية بحجم قطري 2.1 بوصة وحل 480 × 480 بكسل. تم تجهيز هذه الوحدة بـ ST7701S.ويشمل وظائف وحدة التحكم والسائق IC، يدعم واجهة RGB 18 BIT ، ولديه نطاق فولتاج إمدادات الطاقة (VDD) من 2.8V إلى 3.3V ، مع قيمة نموذجية 3V
ويمكن استخدام وحدة TFT LCD TXW210001B0 في الوضع الدائري مع سطوع 450 نيت (القيمة النموذجية). يمكن أيضًا استخدام هذه الوحدة لـ PCAP (الشاشة اللمسية الكاسيتيفة للإسقاط).يمكن أن تعمل في درجات حرارة تتراوح من -20 °C إلى +70 °C؛ نطاق درجة حرارة تخزينها هو -30 °C إلى +80 °C. تستخدم هذه الوحدة TFT LCD البالغة 2.1 بوصة على نطاق واسع في الأجهزة المنزلية الذكية، وأجهزة التحكم عن بعد الذكية، والمفاتيح الدوارة الذكية، وتعليم الأطفال،الأدوات الطبية، الاتصال الذكي للسيارات والمنتجات الأخرى.
| المنتج: | شاشة LCD TFT دائرية 2.1 بوصة | القرار: | 480*480 نقطة |
|---|---|---|---|
| واجهة: |
RGB 18 بيت |
شاشة لمسة: | بدون |
| اتجاه المشاهدة: | IPS (80/80/80/80) | مركز التحكم بالشاحنة: |
ST7701S |
| رقم الدبوس: | 40 دبوس | حجم الوحدة: |
56.18*59.71*22ملم |
| المنطقة النشطة: |
53.28ملم قطر |
الاتصال: |
نوع الجهاز (يمكن تخصيصه) |
| ضوء السطح: | 450 Cd/m2 (نيتس) | درجة الحرارة العملية: | -20°C إلى +70°C |
| مدة حياة LED: | 30000 ساعة | الامتثال: | متوافقة مع CE و FCC و RoHS |
2.1" بوصة شاشة LCD TFT مستديرة، شاشة LCD TFT دائرية 2.1" رسم
خصائص وحدة الضوء الخلفي
نظام الإضاءة الخلفية هو نوع إضاءة الحافة4 مصابيح LED البيضاء خصائص الضوء الخلفي
يظهر في الجداول التالية.
|
السمات |
الرمز |
دقيقة. |
النوع |
(ماكس) |
الوحدة |
الملاحظات |
|
الجهد الأمامي |
VF |
2.8 |
|
3.2 |
V |
- |
|
التيار الأمامي |
أناF |
... |
80 |
- |
mA |
- |
|
الضوء(مع شاشة LCD) |
(إلف) |
|
450 |
... |
cd/m2 |
- |
|
مدة حياة المصابيح |
لا |
.... |
30,000 |
... |
ساعة |
الملاحظة 1 |
ملاحظة:
(1)ويتم تعريف عمر LED كخفض في سطوع الوحدة إلى 50% من سطوعها الأصلي عند I(ل)= 20mA/LED. يمكن أن يقلل وقت حياة LED إذا تم تشغيل I(ل)أكبر من 25mA/LED.
وصف وظيفة الوحدة
|
رقم البين |
الرمز |
الـ LCM وظيفية |
|
1 |
LEDA |
إمدادات الطاقة لمحطة مدخل الأندود الضوئية الخلفية |
|
2 |
LEDK |
إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
|
3 |
LEDK |
إمدادات الطاقة لمصدر مدخل الكاثود الضوء الخلفي. |
|
4 |
الـ GND |
أرضية الطاقة |
|
5 |
VC1 |
(ب)إمداداتنا : 2.6V ~ 3.6V |
|
6 |
إعادة تعيين |
أعد وضع إشارة الدخول على المحطة |
|
7 |
NC |
NC |
|
8 |
NC |
NC |
|
9 |
الـ SDA |
دبوس إشارة الدخول / الخروج |
|
10 |
أس سيك |
ساعة الواجهة المتسلسلة |
|
11 |
CS |
إدخال إشارة تحديد الشريحةالدبوس |
|
12 |
(ب)CLK |
إشارة ساعة نقطة لعملية واجهة RGB. |
|
13 |
DE |
إشارة تمكين البيانات لتشغيل واجهة RGB. |
|
14 |
VSYNC |
إشارة دخول متزامنة عمودية (إطارية) لتشغيل واجهة RGB. |
|
15 |
HSYNC |
إشارة دخول متزامنة أفقية (خطية) لتشغيل واجهة RGB. |
|
16~33 |
DB0~DB17 |
حافلة بيانات واجهة RGB |
|
34 |
الـ GND |
أرضية الطاقة |
|
35 |
CTP_INT |
مخرج انقطاع لوحة اللمس |
|
36 |
CTP_SDA |
بيانات I2C لوحة اللمس |
|
37 |
CTP_SCL |
ساعة I2C على لوحة اللمس |
|
38 |
جTP_RST |
إعادة تعيين لوحة اللمس |
|
39 |
CTP_VCI |
لوحة اللمس مصدر الطاقة 2.8 ~ 3.3V |
|
40 |
الـ GND |
أرضية الطاقة |

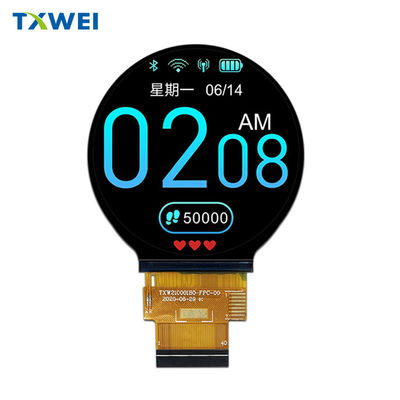

2.1" بوصة شاشة LCD TFT مستديرة، شاشة LCD TFT دائرية 2.1" صورة منتج حقيقي
