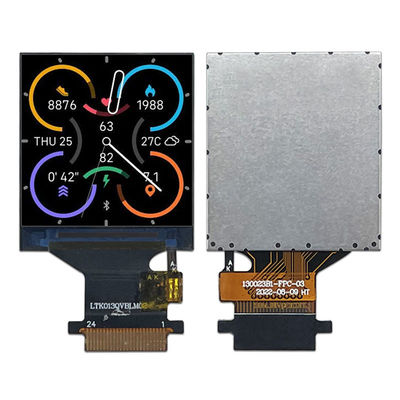

1.3 بوصة TFT LCD Module، 450cd/m2 IPS 65K Full Color 3.2V مع ST7789V Driver IC
شريحة MCU إلى شريحة متسلسلة هي شريحة متعددة الوظائف يمكنها تحويل إشارات واجهة MCU إلى إشارات متسلسلة لربط الأجهزة الخارجية وتحقيق الاتصال معها.الـ MCU إلى الرقاقة المتسلسلة لديها مزايا سرعة نقل سريعة، انخفاض استهلاك الطاقة، وسهولة الاستخدام، ويمكن استخدامها في سيناريوهات التطبيق مثل أجهزة الكمبيوتر والأجهزة المنزلية والتحكم الصناعي.
هذه وحدة العرض LCD TFT البالغة 1.3 بوصة هي شاشة عرض 12 دبوسًا مع موصل MCU متسلسل. توفر شاشة TFT هذه مفتاحًا نصف موصلًا لكل بكسل ، يتم التحكم فيه مباشرة بواسطة نبضات.لذلك، كل عقدة مستقلة نسبيا ويمكن التحكم فيها باستمرار، مما لا يحسن فقط سرعة استجابة الشاشة، ولكن أيضا يتيح التحكم الدقيق.حجم نقطة العرض هو 240 * 240، مع وضعين للعرض: العرض الأفقي والعرض الرأسي. يمكن ضبط اتجاه العرض. فولتاج العمل لهذه الوحدة هو 3.2 فولت؛ محرك IC هو ST7789،وحجم منطقة العرض هو 23.4 * 23.4mm ؛ حجم وحدة TFT 26.2 * 29.22 * 1.46mm.
الخصائص
| البند | المحتوى |
| رقم الجزء |
TXW130023B1 |
| حجم الشاشة | 1.3 بوصة ((شاشة) |
| وضع العرض | عادةً أسود |
| القرار | 240 ((H) RGB × 240 ((V) |
| مسافة النقطة | 0.0975 (H) × 0.0975 ((V) mm |
| المنطقة النشطة | 23.4 ((H) x 23.4 (V) mm |
| حجم الوحدة |
26.2*29.22*146ملم |
| ترتيب الألوان | RGB الشريط الرأسي |
| واجهة |
واجهة MCU 8 BIT |
| محرك القيادة | ST7789 |
| الضوء | 450cd/m2 |
| اتجاه الرؤية | كل الرؤية، IPS |
|
مصابيح LED للضوء الخلفي |
2 مصباح LED أبيض |
| التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية |
|
إحصاء العداد |
12 دبوس |
رسم المخطط
|
السمات
|
الرمز
|
دقيقة.
|
-أجل.
|
(ماكس)
|
الوحدة |
ملاحظة
|
|
فولتاج التغذية ل ((DC/DC)
|
VDD
|
2.5
|
2.8
|
3.3
|
V | |
|
بوابة TFT ON Voltage
|
VGH
|
12
|
... |
18
|
V
|
*1,*2
|
|
بوابة TFT من الجهد
|
VGL
|
-10 | ... | -7 | V |
*1,*2
|
|
الجهد العادي TFT
|
Vcom
|
-2 | ... | 5 | V |
*3
|
|
السمات
|
الرمز
|
دقيقة.
|
النوع
|
(ماكس)
|
الوحدة
|
الملاحظات
|
|
الجهد الأمامي
|
VF
|
5.6
|
...
|
6.4
|
V
|
... |
|
التيار الأمامي
|
أناF
|
...
|
40
|
...
|
mA
|
... |
|
الضوء ((مع شاشة LCD)
|
(إلف)
|
...
|
700
|
...
|
cd/m2
|
... |
|
مدة حياة المصابيح
|
لا
|
...
|
30,000
|
...
|
ساعة
|
الملاحظة 1
|
اختبار الموثوقية|
لا، لا، لا
|
مادة الاختبار
|
حالة الاختبار
|
الملاحظات
|
| 1 |
تخزين عالي الحرارة
|
+70°C / 96H
|
1الاختبار الوظيفي جيد
قطعة مفقودة، قصيرة
جزء غير واضح
غير معروض، معروض بشكل غير طبيعي
والكريستال السائل يتسرب
غير مسموح به
2لا يوجد ضئيل
فقاعات درجة الحرارة، الختم النهائي
أطلق و انخفض، إطار قوس قزح.
|
| 2 |
تخزين منخفض الحرارة
|
-30 درجة مئوية / 96 ساعة
|
|
| 3 |
(هاي تيمب)
|
+60 درجة مئوية / 96 ساعة
|
|
| 4 |
معدل الحرارة المنخفض
|
-20 درجة مئوية / 96 ساعة
|
|
| 5 |
درجة حرارة عالية
تخزين الرطوبة
|
50 درجة مئوية × 90%RH / 96H
|
|
| 6 |
الصدمة الحرارية والبرودة
|
حالة ثابتة,-30°C(30 دقيقة)60°C
(30 دقيقة),50 دورة
|
المرافق والشهادات
في الختام ، شاشة TFT المربعة ، المعروفة أيضًا باسم شاشة LCD المربعة ، هي منتج متعدد الأداء عالية الأداء مناسب لمختلف التطبيقات والسيناريوهات.الميزات المتقدمة، والأداء المتميز يجعل منه خيارًا شائعًا للشركات والأفراد الذين يبحثون عن شاشة عرض من الدرجة الأولى.اختر شاشة TFT المربعة من TXWEI وتجربة مستقبل تكنولوجيا العرض.
